青銅器是中國古代文明的標志，更是青銅時代的典型代表器物。在等級森嚴的禮制社會，無論是作為宴請賓客、祭神享祖的禮器，還是作為陪葬的明器無一不彰顯著主人的身份地位。

        可能大多數人都以為，青銅器即是青藍色的。其實青銅器在剛被鑄造出來，還未經過時間的氧化而變成藍綠色之前是金色的，散發著金屬的光芒，所以在當時青銅器被稱作“吉金”。它的種類繁多，裝飾紋樣復雜多變也極具時代特色，其鑄造工藝、裝飾技藝都向世人展現了當時匠人們高超的技藝。接下來簡單介紹一下青銅器的鑄造技藝。同時我們可以從鑄造手藝這個維度，重新認識青銅器。

一、范鑄法（也稱塊范法）

（1）用一種特制的泥，先做成待燒制的鑄青銅器的實心泥模。

（2）在泥模上分塊翻制外范。

圖1

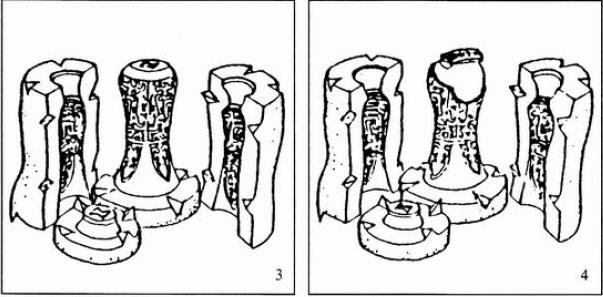

（3）修整外范后，需要刻制精細的紋飾，再把小塊外范拼接成大塊。

（4）然后，在青銅器底部制作銘文范

圖2

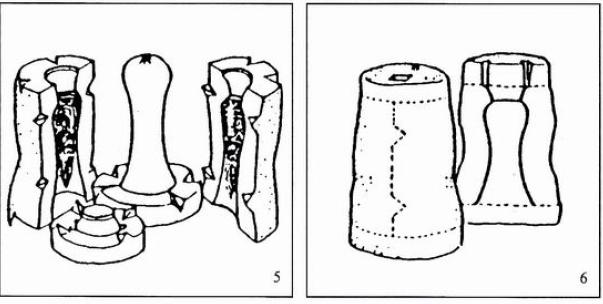

（5）再在泥模上刮去一層厚度，形成一定的空隙，這層空隙即是鑄青銅器的厚度。

（6）制作澆口和冒口后的剖視泥范。

圖3

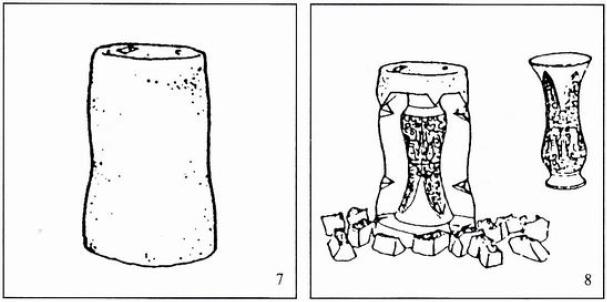

（7）燒制的過程需要600度的高溫，燒成陶質狀，然后對合成整體范，預熱并灌注銅液。

（8）后一步是從范中取出青銅器，取前還需打碎整范。

每一步不僅是體力活，更是技術活，環環相扣，是老祖宗智慧結晶的體現。

圖4

二、失蠟法

鑄造青銅器的第二種方法是失蠟法。

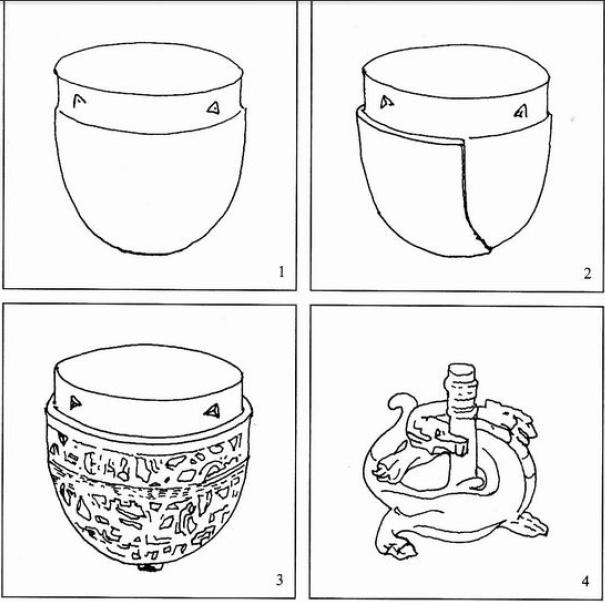

（1）用泥制范料先塑造出青銅器內范，并陰干

（2）在內范上貼上蠟片

（3）然后，在蠟片部分刻花、雕空

圖5

（4）另用蠟料塑出蟠龍和口銜的蠟柱（見上圖）

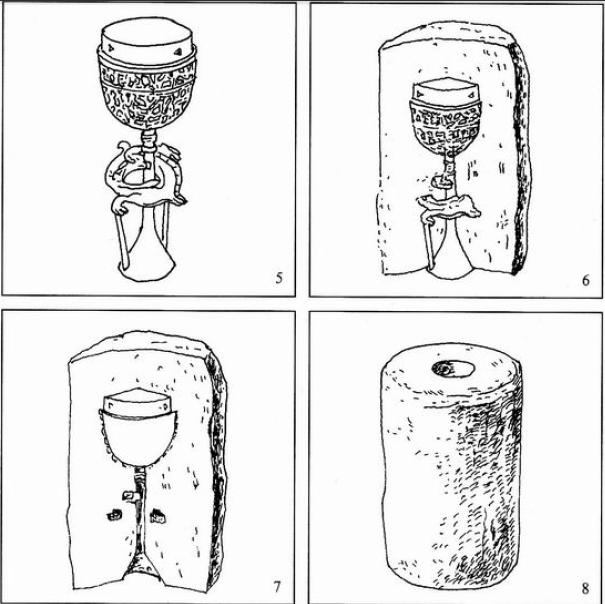

（5）再塑制蠟質澆口和排氣通道，并焊接成為整組的蠟模。

（6）除此之外，將范料稀釋成泥漿，反復涂于蠟模之外，形成能承受澆鑄銅液所需厚度。陰干后，取較干的范料包覆于泥漿層外，再陰干成整體的泥范。

圖6

（7）澆口杯朝下，烘焙范料，蠟料熔化流出，烘焙至攝氏600至850度成陶范。

（8）澆注銅液前將陶范預熱至燒結的溫度。

（9）青銅凝固冷卻后，脫除內、外范、割除澆口。

圖7

（10）鑄成形狀復雜的完整青銅器，加以適當拋光。

迄今為止，中國出土的早使用失蠟法鑄造的青銅器，是1979年出土于河南淅川縣楚國令尹子庚墓的云紋銅禁（圖8），而在云紋銅禁被發現前，曾侯乙墓出土的尊盤（圖9）一直被認為是早使用失蠟法鑄造的青銅器。

圖8

圖9

三、銅鏡

        這種銅鏡的特殊性在于，當有平行光照射在不透明的鏡面時，鏡面的反射投像，便能影現出鏡背的紋飾和銘文。這種鏡子也叫透光鏡（圖10-11），出現在西漢時期，正面呈微凸形狀。透視現象的出現，是由于在鑄造時的冷卻反應與鏡面研磨加工過程中，所產生的鑄造應力與彈性應變所產生的效果，終能使鏡面發生光程放大作用，產生出神奇的鏡背圖案的透光效果。

圖10


圖11
